更稳、更快、更易集成: 自连ALXC2AB医疗影像设备无线化实践

一、医疗体系无线化升级：不是"要不要连"，而是"能不能稳、够不够快"

在医院数字化转型的实际落地中，医疗影像设备的无线化升级早已不是选择题。超声、X-Ray、内窥镜、探测仪等设备一旦摆脱有线束缚，医生就可以在ICU、手术室、急诊、病房之间自由移动设备，影像数据实时回传至PACS、示教大屏或云端，工作流程和诊疗效率都会明显提升。

但真实场景中的问题也很具体：

·超声设备在床旁、手术室之间移动时，普通Wi-Fi容易掉线、卡顿，导致影像传输中断；

·X-Ray、DR设备单次曝光产生的DICOM文件动辄数十MB到数百MB，传统无线模组带宽不足，传输慢、医生等得久；

·内窥镜手术需要1080P/4K画面实时、无损地传到手术室外的示教屏，对时延和稳定性要求极高；

·探测仪、核医学设备常常需要同时汇聚多路传感器数据，还要求模组能在复杂的电磁环境下稳定工作；

·更不用提医院里2.4GHz频段拥挤、不同科室AP密集、设备需要适配不同品牌主控平台等工程难题。

这些问题背后，真正需要的是一款通信稳定、兼容性强、易于集成、性能出色的无线Combo模组。而自连ALXC2AB正是在这类医疗体系场景中持续落地、已经批量出货的成熟方案。

二、ALXC2AB是什么：一款已在医疗体系批量落地的Wi-Fi 6 + 蓝牙5.2 Combo模组

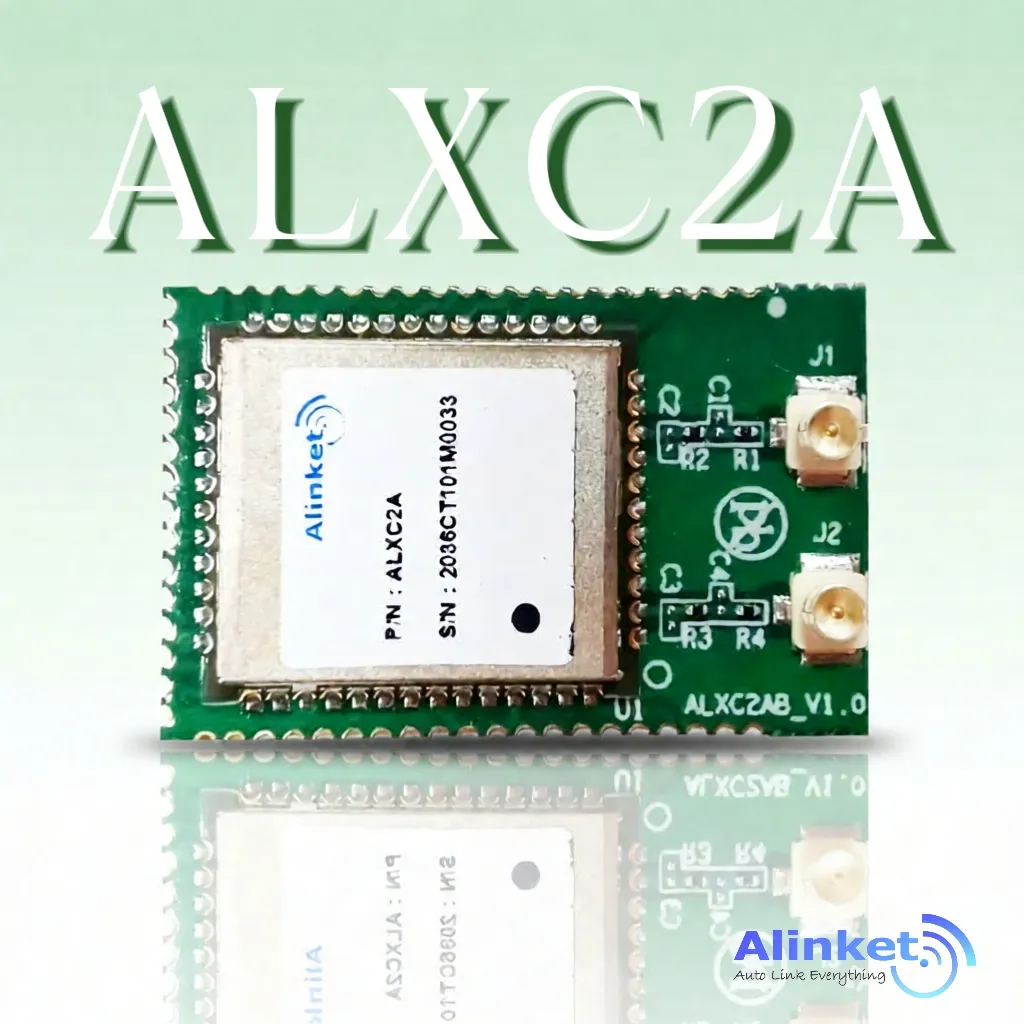

自连ALXC2AB是集Wi-Fi 6（IEEE 802.11ax）与蓝牙5.2于一体的双频Combo模组，采用2×2 MIMO双天线架构和SDIO V3.0高速接口，支持完整UNII频段覆盖，主要面向医疗影像、工业视觉、高带宽数据采集等对无线连接要求严苛的场景。

它不是一款"新发布"的概念产品，而是已经在多家医疗设备客户的整机中完成集成、验证并批量交付的成熟模组。接下来，我们会结合真实客户场景，说明ALXC2AB如何解决医疗体系无线化中的实际问题。

型号：ALXC2AB

产品形态：贴片模组，25×16×2.35 mm

工作温度：-30°C ~ +85°C

存储温度：-40°C ~ +105°C

Wi-Fi接口：SDIO V3.0（兼容SDIO V2.0）

蓝牙接口：UART / PCM

认证：符合ROHS无铅设计标准

三、医疗体系四大典型场景：ALXC2AB解决什么问题

3.1 超声诊断：移动中实时回传，不能掉线

床旁超声、便携超声、术中超声需要在ICU、手术室、急诊之间移动使用。设备一旦移动，就可能跨越多个AP覆盖范围，普通Wi-Fi模组容易出现漫游丢包、画面卡顿，直接影响医生实时阅片。

ALXC2AB的应对：2×2 MIMO双天线 + 无感漫游优化，保证移动过程中链路稳定、影像数据零丢包；1200Mbps带宽满足高分辨率超声影像的实时回传。

3.2 X-Ray/DR：大文件传输，不能慢

X-Ray和DR设备单次曝光产生的DICOM影像文件较大，从设备主机传输到PACS服务器，如果使用带宽不足的无线模组，医生往往需要等待数分钟，影响诊疗节奏。

ALXC2AB的应对：Wi-Fi 6双流1200Mbps带宽，大幅缩短大文件传输时间；2.4G/5G双频可灵活避开院内干扰；工业级宽温适应X-Ray机房环境。

3.3 内窥镜手术：1080P/4K实时示教，不能卡

内窥镜手术画面需要实时传输到手术室外的示教屏或会诊大屏，任何卡顿、花屏、时延抖动都会影响教学与会诊体验，严重时甚至影响手术安全。

ALXC2AB的应对：OFDMA为视频流预留高优先级时隙，2×2 MIMO保障信号质量，Zero-wait DFS让5GHz频段切换对业务无感知。

3.4 探测仪/核医学：多路数据汇聚，必须稳

PET、伽马相机、超声探测等设备往往采集多路传感器数据，需要在实验或临床现场稳定地汇聚到主机或云端，对模组的抗干扰能力、长期稳定性和工业级可靠性要求很高。

ALXC2AB的应对：SDIO V3.0高带宽接口支持多路数据并发，增强型Wi-Fi/蓝牙共存机制降低射频干扰，-30°C ~ +85°C宽温满足严苛环境。

四、从客户价值看产品能力：稳定性、兼容性、易用性、性能

对医疗设备厂商来说，评估一颗无线模组，最终落到四个维度：通信稳定性、兼容性、工程化易用性、产品性能。ALXC2AB的每一项特性都明确对应其中一个维度——不堆参数，而是把每个能力翻译成客户能感受到的价值。

4.1 通信稳定性：2×2 MIMO双天线，实现"移动中不掉线"

·2×2 MIMO双天线架构，实现的正是通信的稳定性：双天线同时收发，抗多径干扰、抗遮挡能力显著优于单天线方案，在病床、设备、墙体遮挡密集的医院环境中，链路更稳、丢包更少；

·2.4G/5G双频 + 完整UNII频段，可灵活避开拥挤频段、选择干净信道，从源头减少干扰；

·增强型Wi-Fi/蓝牙共存机制，Wi-Fi与蓝牙同模组并行工作互不干扰，多无线协议共存时依然稳定。

4.2 兼容性：国家码、内核版本、CPU平台，三个层面"拿来就能用"

兼容性回答的是"能不能适配我们现有的设备与软件栈"，ALXC2AB从三个层面实现：

·国家码软件可配置——2.4G/5G国际频段软件可调，同一颗模组适配全球不同国家的频段法规，产品出海无需更换硬件；

·内核版本兼容——已在Linux 6.12.49完成适配验证，并兼容2.6/3.x/4.x/5.x/6.x等主流内核，客户既有软件栈无需推翻；

·CPU平台兼容——适配瑞芯微RK系列、NXP i.MX系列、全志/Spacemit、晶晨Amlogic等主流ARM平台，标准SDIO/UART接口理论上可适配任何具备对应控制器的嵌入式平台。

4.3 工程化易用性：标准接口 + 内核兼容软件Patch，集成工程师"少加班"

易用性回答的是"接进来要投入多少人力与周期"，ALXC2AB从工程落地角度降低集成成本：

·SDIO V3.0标准接口——与主流SoC的SDIO控制器直接对接，硬件设计无需定制；同时向下兼容SDIO V2.0，存量老平台也能平滑接入，不因接口升级而淘汰既有主板；

·内核兼容软件Patch——针对不同内核版本提供配套驱动补丁，客户无需从零移植驱动、无需维护射频协议栈，这是"工程化易用"的集中体现；

·贴片式小尺寸——25×16×2.35mm，可直接贴装到客户主板，不增加结构设计负担。

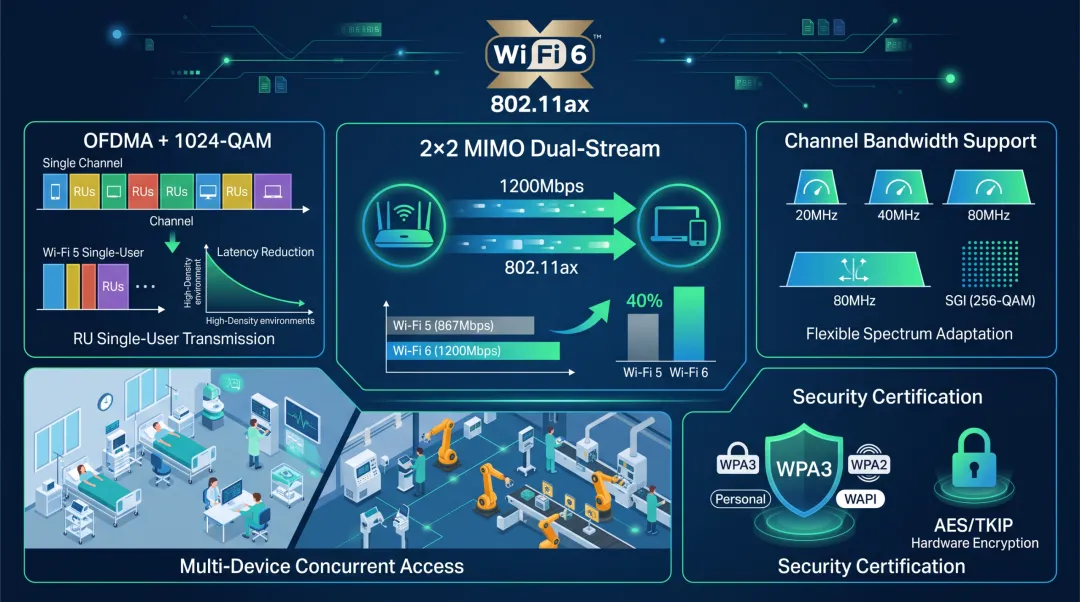

4.4 产品性能：带宽极限、漫游效果等硬指标，同类模组**梯队

性能回答的是"跑起来到底多快、多稳、多低时延"，ALXC2AB的硬指标：

·带宽极限：802.11ax双流理论峰值1200Mbps，配合SDIO V3.0高速接口（支持SDR104/DDR高速模式）才能完整释放——接口带宽若不足，模组速率再高也会被"卡脖子"，ALXC2AB选择SDIO V3.0正是为了让1200Mbps真正"跑得满"；

·漫游效果：无感漫游优化 + Zero-wait DFS，设备跨AP、跨5GHz信道时业务无感知、零丢包；

·低时延：OFDMA + 1024-QAM，多设备并发与高清视频流场景下时延更低、更稳定；

·宽温可靠性：-30°C ~ +85°C工业级工作温度，满足X-Ray机房、手术室等复杂环境长期运行。

4.5 详细适配清单：内核版本与CPU平台

以下为ALXC2AB内核版本与CPU平台的详细适配情况，供技术选型参考：

Linux内核版本兼容性（采用标准SDIO + UART接口与成熟驱动方案，已在多个主流LTS内核版本上完成适配验证）：

多内核兼容是ALXC2AB的核心优势之一。客户使用不同年代、不同BSP的主控平台时，无需因为无线模组而推翻既有软件栈，降低了替换与迁移成本。

4.6 CPU平台适配清单

ALXC2AB采用标准SDIO与UART接口，理论上任何具备对应控制器的ARM/MIPS/x86嵌入式平台均可适配。以下为当前主流平台的支持情况：

标准接口带来的**价值是**不锁定平台**。客户可以根据自身主控平台、供应链和BSP现状自由选择，自连工程团队提供驱动移植与平台适配支持。

五、成功案例分享：ALXC2AB在真实医疗设备中的落地

5.1 案例一：某E公司——超声诊断设备无线化升级

客户背景：国内知名医疗设备厂商，专注超声诊断设备研发与制造，产品覆盖高端台式超声和便携床旁超声。

遇到的问题：客户希望将传统有线超声设备升级为支持无线传输的便携床旁超声，核心挑战是——设备在ICU、手术室、急诊之间移动时，必须保持影像实时、稳定地回传至医院PACS系统，不能掉线、不能卡顿。

ALXC2AB方案：嵌入式集成ALXC2AB Wi-Fi 6 + 蓝牙5.2 Combo模组。2×2 MIMO双天线保障移动中的链路稳定性，1200Mbps带宽承载高分辨率超声影像，无感漫游优化让设备跨AP切换时零丢包。

实施效果：设备移动过程中影像传输稳定，时延满足临床诊断要求，医生可在院内任意工作站实时调阅超声影像。

5.2 案例二：某M公司——X-Ray设备无线化项目

客户背景：国内领先的医疗影像设备厂商，X-Ray/DR产品线在医院广泛使用。

遇到的问题：X-Ray单次曝光产生的DICOM影像文件较大（数十MB至数百MB），原有有线方案限制了设备部署灵活性；同时医院内无线环境复杂，需要模组具备高带宽、抗干扰和工业级可靠性。

ALXC2AB方案：集成ALXC2AB Combo模组实现无线传输。Wi-Fi 6的1200Mbps带宽大幅缩短大文件传输时间，2.4G/5G双频可灵活避开院内其他无线设备干扰，-30°C ~ +85°C工业级宽温满足X-Ray机房环境要求。

实施效果：单张DICOM影像无线传输时间从分钟级压缩至秒级，设备部署更加灵活，放射科医生工作效率显著提升。

5.3 案例三：某X公司——内窥镜系统无线化方案

客户背景：国内医用内窥镜系统厂商。

遇到的问题：内窥镜手术过程中，1080P/4K内镜画面需实时传输至手术室外的示教/会诊大屏，对时延、稳定性、画质零损耗有**要求。

ALXC2AB方案：采用ALXC2AB Combo模组作为内镜主机与外部显示/记录设备之间的无线传输通道。Wi-Fi 6的OFDMA技术为高优先级视频流预留专用时隙，2×2 MIMO保证信号质量。

实施效果：内镜画面无线传输时延满足术中实时示教要求，画面清晰度与有线方案无差异，方案已批量出货。

5.4 案例四：某Y公司——核医学/探测仪设备无线化

客户背景：某核医学/探测设备厂商。

遇到的问题：探测仪设备在实验/临床现场产生多路传感器数据，需要稳定、低时延地将数据汇聚至主机或云端。设备多部署于专业医疗/科研环境，对无线模组的工业级可靠性要求高。

ALXC2AB方案：ALXC2AB Combo模组以贴片形式嵌入探测仪主板，利用SDIO V3.0高带宽接口保障多路数据并发传输，-30°C ~ +85°C宽温满足实验/临床现场环境。

实施效果：设备在多种部署环境下均能稳定联网，数据汇聚可靠性显著提升。

六、为什么选择自连ALXC2AB？

七、关于自连

Alinket成立于2013年，是国内物联网连接技术全栈提供商，核心业务覆盖终端连接（芯片模组/控制器）、中间件（AiDK/AiSDK/AiDMS三大自研开发平台）、云端接入、移动端。公司专注于医疗和工业两大行业，已为史密斯医疗、迈瑞医疗、日本光电、奇虎360、腾讯、ARM、Cypress等头部客户提供产品与服务。

公司拥有专精特新、高新技术企业、双软认证、ISO9001:2015等多项资质，产品多数通过FCC/CE/RoHS等国际认证。
