一篇讲透 ALXB10 网桥：技术原理、差异化能力与应用场景全解析

一、问题背景

1.1 存量设备的无线化困境

物联网推进过程中，大量在用设备面临"需要无线，但没有无线"的困境。以医疗和工业两个典型领域为例：

•医疗领域：三甲医院在用的监护仪、呼吸机、心电图机等设备，大量仍通过有线以太网接入医院内网。设备在患者转运、跨科室调度时无法保持数据连续性，中央监护系统出现"数据真空"。

•工业领域：AGV 物流机器人、PLC 控制器、DCS 系统等设备跨工作区域移动时超出单 AP 覆盖范围，通信中断导致产线停工。

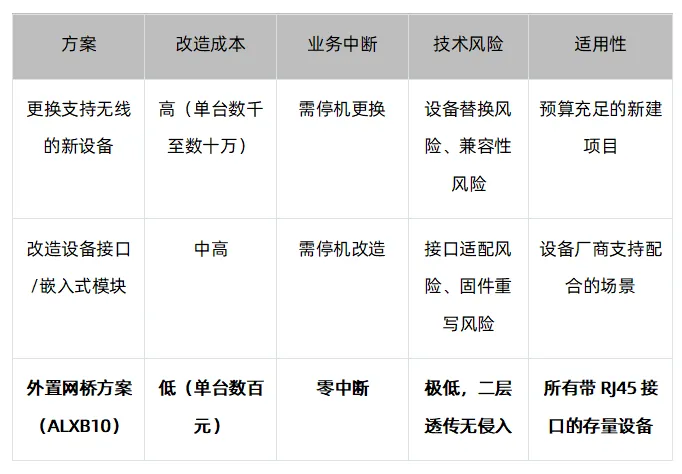

企业面临三种选择：

1.2 市场现有网桥方案的局限

市场上的"以太网转 Wi-Fi"产品主要分为两类，均存在结构性局限：

消费级Wi-Fi 适配器/网桥（如 TP-Link、Netgear 等 USB 适配器）

工作在OSI 第三层（网络层）及以上，存在以下限制：

•需要安装驱动程序，部分操作系统不支持

•仅支持特定协议（如TCP/IP），对 Modbus、Profinet、DICOM 等工业/医疗协议无法透传

•不支持AP 间快速漫游，切换时间通常 2~5 秒，数据丢包

•工作温度0°C~40°C，无法适应工业环境和车载场景

•无批量配置和集中管理能力

•安全机制有限，无企业级加密和审计追溯

工业级Wi-Fi 网桥（如 Moxa、Advantech 等）

部分产品支持二层桥接，但存在以下限制：

•体积大（通常100mm 以上），不适合贴附于小型设备

•功耗高（通常3~8W），不适合电池供电或 USB 供电场景

•价格高（单台数千元），大规模部署成本可观

•无蓝牙远距桥接能力

•管理平台通常为通用NMS，缺乏医疗/工业场景定制

ALXB10 的定位正是填补这两类产品之间的空白：以消费级的体积、功耗和价格，提供工业级的透传能力、安全架构和环境适应性。

二、技术方案：二层透传

2.1 工作原理

ALXB10 工作在 OSI 模型的第二层（数据链路层），采用二层透明转发（Layer 2 Forwarding）机制。设备不解析任何上层应用协议，对终端设备和网络侧完全透明：

•终端设备通过RJ45 以太网口连接 ALXB10

•ALXB10 将以太网帧原样封装为 Wi-Fi 无线帧传输

•网络侧接收到的数据帧与有线直连完全一致

•终端设备无需安装驱动，无需修改软件配置，无需更换硬件

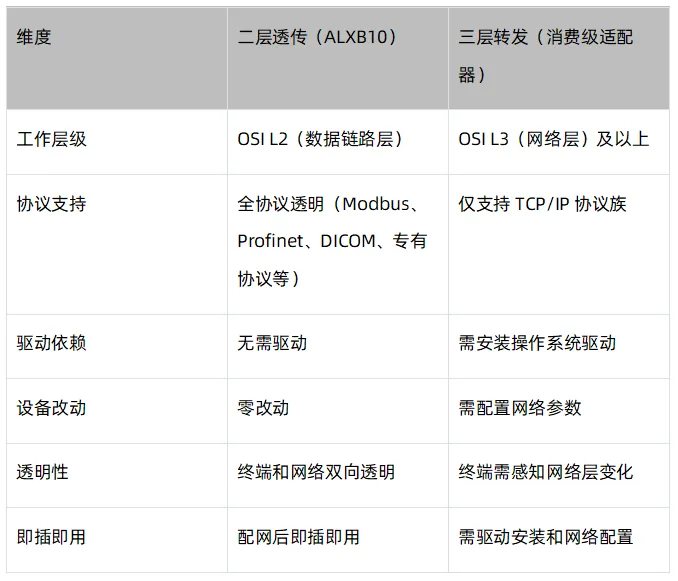

2.2 二层透传与三层转发的本质区别

这一技术特征是ALXB10 "零改造"承诺的基础。终端设备以为自己仍连接在有线网络中，网络侧以为在与一台有线设备通信，中间的无线环节对双方完全不可见。

三、差异化能力

3.1 企业级安全加密架构

ALXB10 的安全设计不局限于 Wi-Fi 链路加密，而是构建了从链路到隧道到管理的多层安全体系。

Wi-Fi 链路层加密

支持WEP_PSK、WPA/WPA2_PSK 安全机制，AES 和 TKIP 双加密算法。配合自连 ALXN25 无线 AP 时，进一步支持 WPA3 协议。双加密算法并行支持意味着企业可根据安全策略灵活选择，而非受限于单一算法。

EBLeadar/EBDeputy 端对端加密隧道

蓝牙远距桥接场景中，EBLeadar 与 EBDeputy 之间通过有线网络建立端对端加密安全隧道。蓝牙数据包在 EBLeadar 侧封装为加密以太网帧，在 EBDeputy 侧解密还原为蓝牙信号。隧道传输过程中数据始终加密，中间网络节点无法解析。

这一设计在以下场景中具有关键价值：

•禁无线场所：军工、保密场所不允许无线信号外泄。EBLeadar 在设备侧通过有线隧道连接操作间 EBDeputy，全程无无线信号泄漏，数据在有线网络中加密传输

•医疗数据合规：患者监护数据在传输过程中端对端加密，满足医疗信息安全和隐私保护要求

配置变更审计追溯

ALXB10M 配合 Alinket-IoT 平台时，所有配置变更操作全程留痕，包括变更时间、操作内容、操作者标识。这一功能满足医疗信息化审计（如 HIMSS 评级）和企业 IT 合规要求，是消费级网桥产品完全不具备的能力。

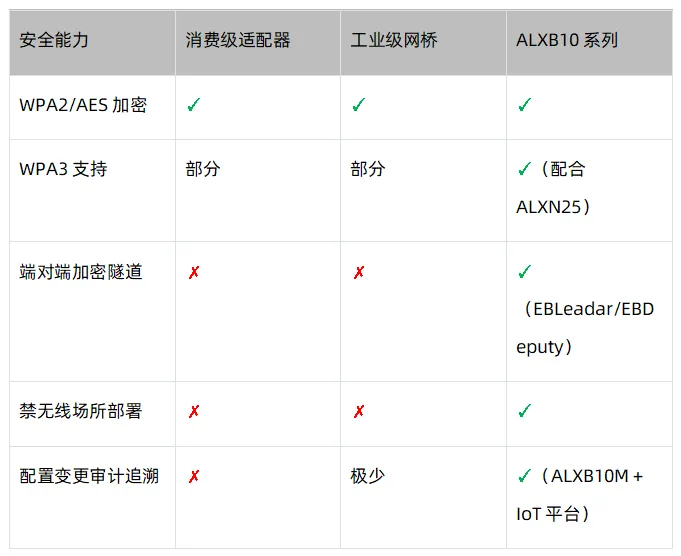

安全能力对比

3.2 超低功耗设计

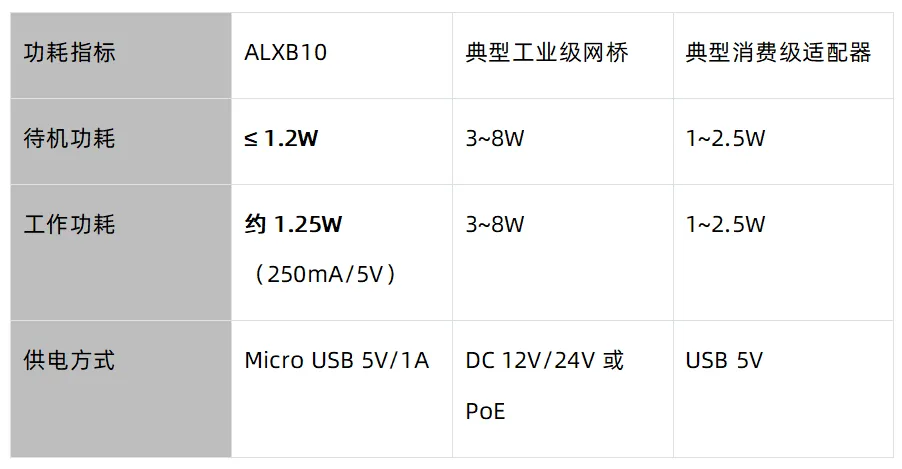

ALXB10 的功耗控制水平在同类产品中处于领先地位：

关键技术意义：

低功耗不仅是节能指标，更直接决定了部署灵活性：

•USB 供电部署：1.2W 的待机功耗使 ALXB10 可由设备本身的 USB 口供电，无需额外布设电源线。在医疗场景中，监护仪的 USB 口即可为 ALXB10M 供电，实现"一线接入"（网线连 ALXB10M，USB 取电），不增加任何电源布线工作

•电池供电场景：对于无法接入市电的临时部署场景（如野外测绘、应急救护），ALXB10 的低功耗特性使移动电源供电成为可能。工业级网桥 3~8W 的功耗在同样电池容量下续航缩短 3~6 倍

•散热与可靠性：低功耗意味着低发热。ALXB10 采用无风扇被动散热设计，在 -40°C~85°C 全温区范围内稳定工作，无机械运动部件，MTBF（平均故障间隔时间）显著优于有源散热方案

功耗优化的技术基础：

ALXB10 采用 ARM Cortex-M4 微控制器（196KB RAM、1MB Flash），这是一颗以低功耗著称的嵌入式处理器。二层透传架构本身也降低了处理开销——不需要解析上层协议栈，CPU 计算量大幅减少，从而实现低功耗与高性能的平衡。

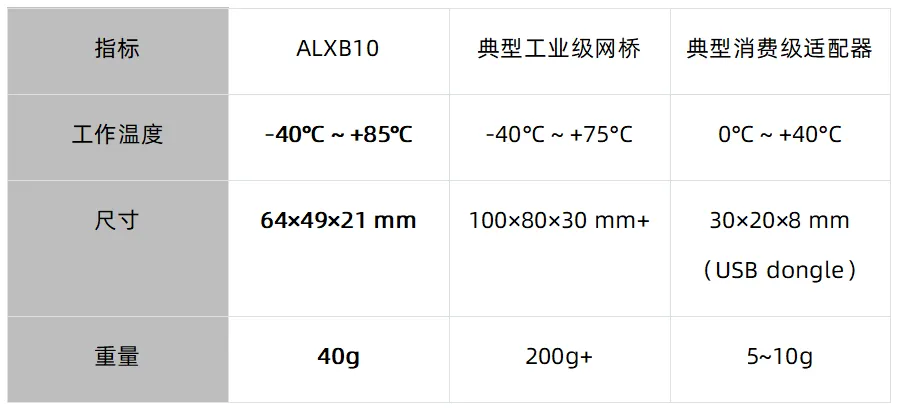

3.3 工业级宽温与小型化

ALXB10 在消费级体积（64×49×21mm，40g）内实现了工业级宽温（-40°C~85°C）。这一组合在市场上几乎没有同类竞品：

•消费级适配器体积小但只能工作在0~40°C，无法用于车间、车载、户外等场景

•工业级网桥能耐宽温但体积和重量是ALXB10 的 3~5 倍，不适合贴附于小型设备

ALXB10 的小型化 + 宽温组合使其能够部署在：

•救护车和急救车辆（温差大、震动强）

•工业厂房和车间（高温、粉尘）

•户外设备柜（日晒雨淋）

•AGV 物流机器人（震动、温变）

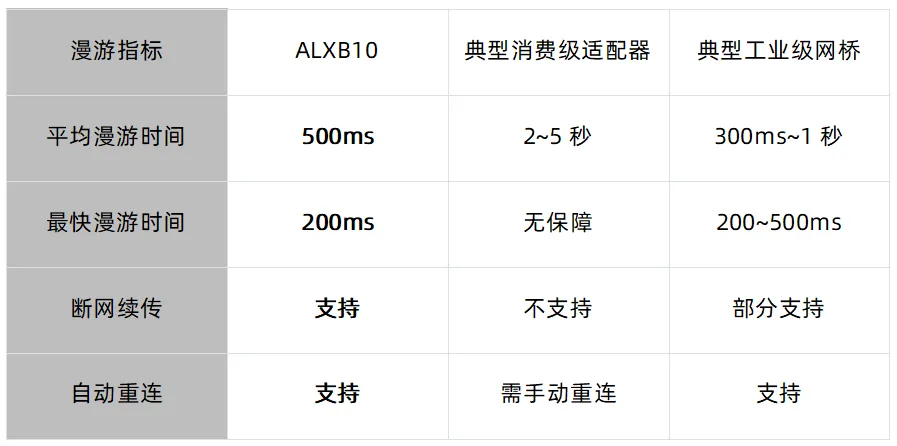

3.4 快速漫游与断网续传

快速漫游对于移动场景至关重要。以医疗转运为例，患者从ICU 推至手术室，途中需经过 3~5 个 AP 覆盖区域。每次 AP 切换时：

•消费级适配器：2~5 秒断连，监护数据丢包，中央监护系统告警

•ALXB10：200~500ms 切换，断网续传保障数据不丢包，中央监护系统无感知

漫游性能受AP 间信号覆盖、漫游参数配置、天线性能和外部干扰等因素影响，实际部署需根据现场环境调优。

3.5 蓝牙远距透明桥接（EBLeadar/EBDeputy）

这是ALXB10 系列独有的、市场上无同类竞品的能力。

技术原理

EBLeadar 和 EBDeputy 在蓝牙设备与操作人员之间建立一条通过有线网络传输的"蓝牙隧道"：

1.EBLeadar 部署在蓝牙设备附近（标准蓝牙距离内），主动扫描并建立标准蓝牙连接

2.蓝牙数据包被原样封装为以太网帧，经有线网络（光纤/网线）远距传输

3.EBDeputy 部署在操作人员侧，接收以太网帧后解封装，在本地重新生成蓝牙信号

4.操作人员的App/手机"看到"的蓝牙广播与设备直连完全一致

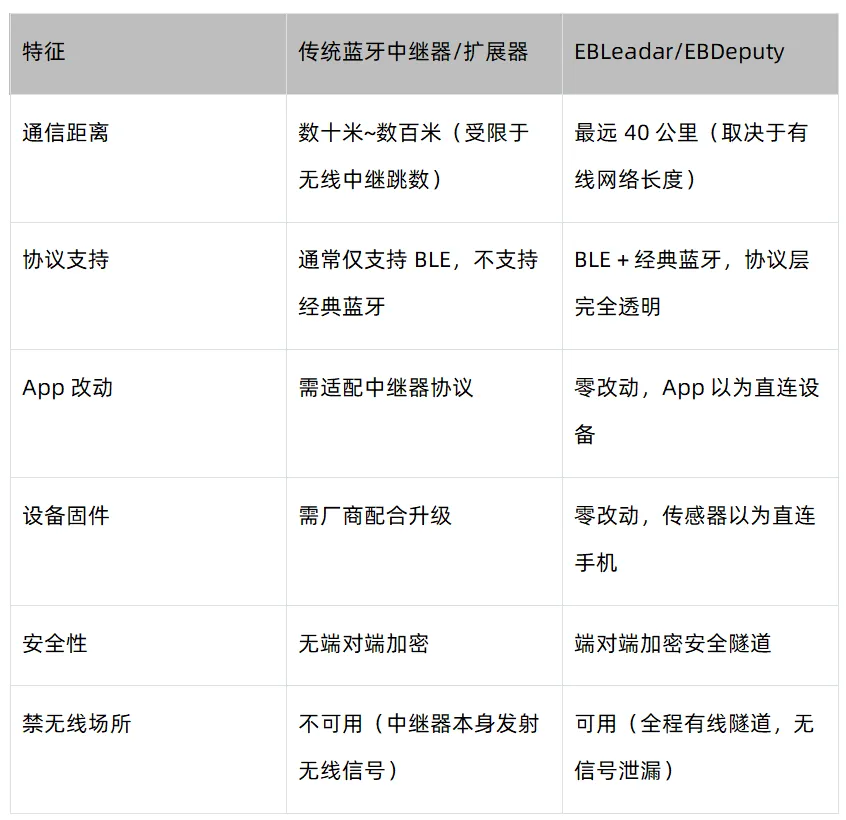

关键差异化特征

适用场景

•钻井现场：测斜仪随钻头下入几百至几千米井下，地面通过EBDeputy 使用原厂软件实时读数

•危险区运维：爆炸危险区边缘检测仪，运维人员在安全区通过App 操作

•禁无线场所：军工/保密场所，EBLeadar 通过有线隧道连接操作间，全程无无线信号泄漏

•测绘工地：RTK 基站和全站仪散布于几公里测线，各点部署 EBLeadar，项目部统一汇数据

•大坝隧道：传感器埋设在混凝土结构内，监控中心通过光纤接EBDeputy 远程访问

•风电场：几十公里场站内分散的蓝牙设备，通过光纤环网集中管理

•深海作业：水下1000 米蓝牙传感器，通过水下光纤连接甲板控制站

判断标准仅两条：设备使用标准蓝牙通信，现场有线网络可达。满足这两条即可部署。

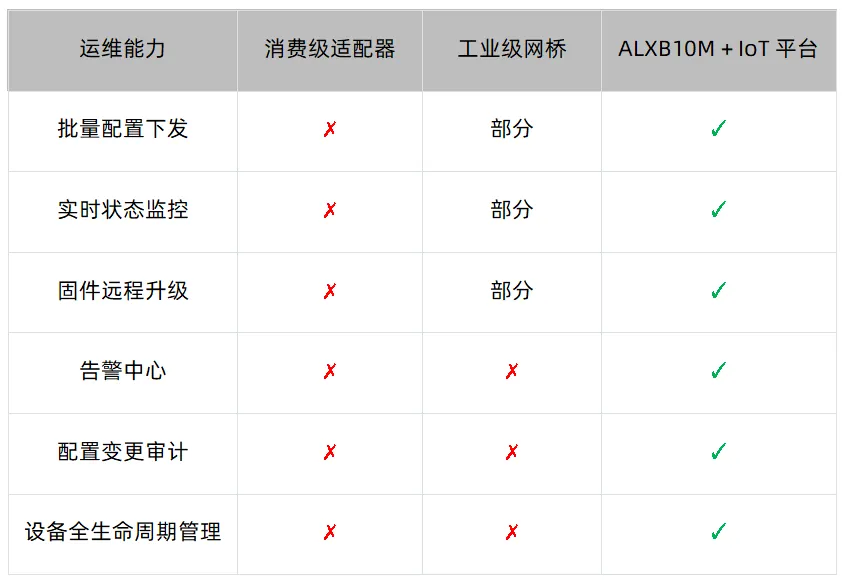

3.6 平台化集中运维

ALXB10M 配合 Alinket-IoT 平台，将网桥从"单点设备"升级为"可管理终端"：

对于部署数百台设备的医院和工厂，逐台配置和维护是不可承受之重。IoT 平台实现了：

•参数批量下发：Wi-Fi 参数、安全策略一次性下发至全部设备

•实时状态监控：每台设备在线状态、连接质量可视化

•告警中心：设备掉线、信号异常主动告警，替代人工巡检

•固件远程升级：无需现场逐台操作

•配置变更留痕：满足医疗信息化审计和企业IT 合规要求

配合自连ALXN25 无线 AP，ALXB10M 还可实现"加电即连"——进入 AP 覆盖范围后自动接入，无需预配 SSID 和密码，网络参数和安全策略在网络侧统一管理。

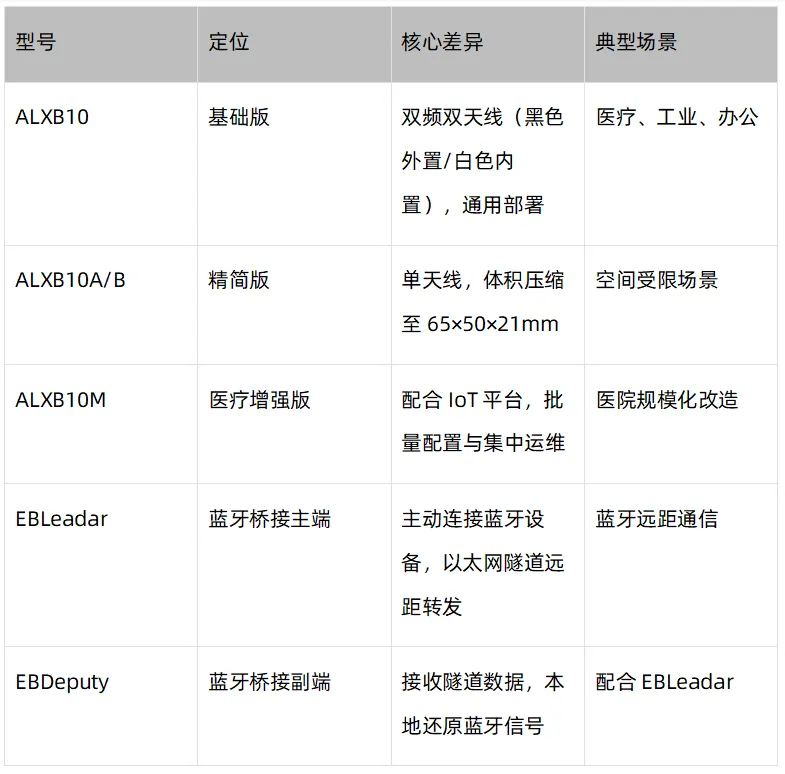

四、产品矩阵

ALXB10 系列经过七年迭代，形成覆盖多种场景的产品矩阵。全系列共享同一硬件平台（ARM Cortex-M4、1MB Flash、-40°C~85°C、双频 2.4G/5.8G），按功能角色区分：

五、部署架构

ALXB10 支持从简到繁的三种部署模式，按需选择：

模式一：独立部署

终端设备—网线— ALXB10 —Wi-Fi— 现有 AP

适用：小规模、单台设备无线化，接入第三方Wi-Fi 网络。

模式二：协同部署（ALXB10 × ALXN25）

终端设备—网线— ALXB10 ‖Wi-Fi 自动接入‖ ALXN25 AP —网线— 内网

引入自连ALXN25 AP，ALXB10 加电即连，无需配置 SSID。适用：设备数量集中、变动频繁的场景。

模式三：平台管理（ALXB10M × Alinket-IoT）

终端设备—网线— ALXB10M —Wi-Fi— ALXN25 —网线— 内网 —IoT 平台— HIS/CIS

在协同部署基础上引入IoT 管理平台，实现设备全生命周期管理。适用：医院、工厂等规模化部署。

模式四：蓝牙远距桥接（EBLeadar × EBDeputy）

蓝牙设备←蓝牙→ EBLeadar —以太网/光纤（最远 40km）— EBDeputy ←蓝牙模拟→ App

适用：蓝牙设备远距离通信场景，App 和设备均零改动。

六、应用场景

6.1 智慧医疗

•转运监护连续化：监护仪接入ALXB10M 后，患者转运过程中数据连续回传，消除"数据真空"

•设备批量无线化：数百台监护/呼吸/心电设备一周内完成改造，配合 IoT 平台集中管理

•急救与转运联网：宽温设计适应救护车环境，快速漫游保障转运途中数据实时回传

•跨院区设备纳管：医联体/医共体设备统一接入平台，消除信息孤岛

6.2 智慧工业

•AGV 无缝漫游：AGV 跨区域移动不中断通信，支持断网续传

•工业设备数字化转型：PLC、DCS 等有线设备零改造无线化，解决联网三大阻碍（网络缺失、升级成本高、移动联网需求）

•工业无线化综合方案：配合自连工业无线方案，实现跨区域无线网络互操作

6.3 特殊场景

•深海千米蓝牙通信：水下传感器通过EBLeadar/EBDeputy + 光纤实现 1000 米蓝牙远距读取

•危险区远程运维：运维人员在安全区通过App 操作危险区内的蓝牙检测仪

•禁无线场所：全程有线隧道，无无线信号泄漏

•大范围分布式监测：风电场、大坝、隧道等分布式蓝牙设备集中管理

七、技术规格

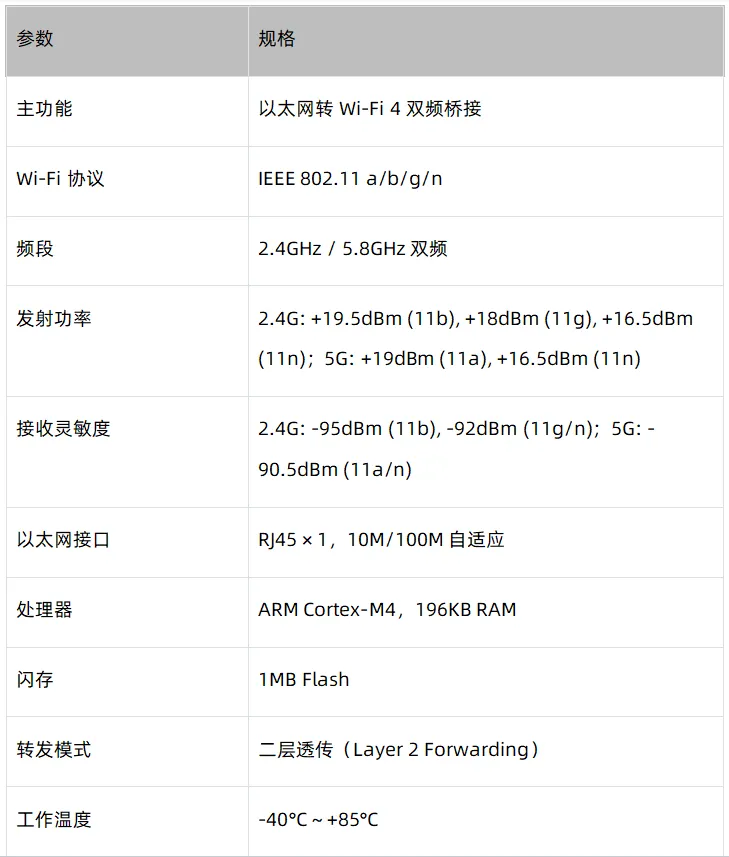

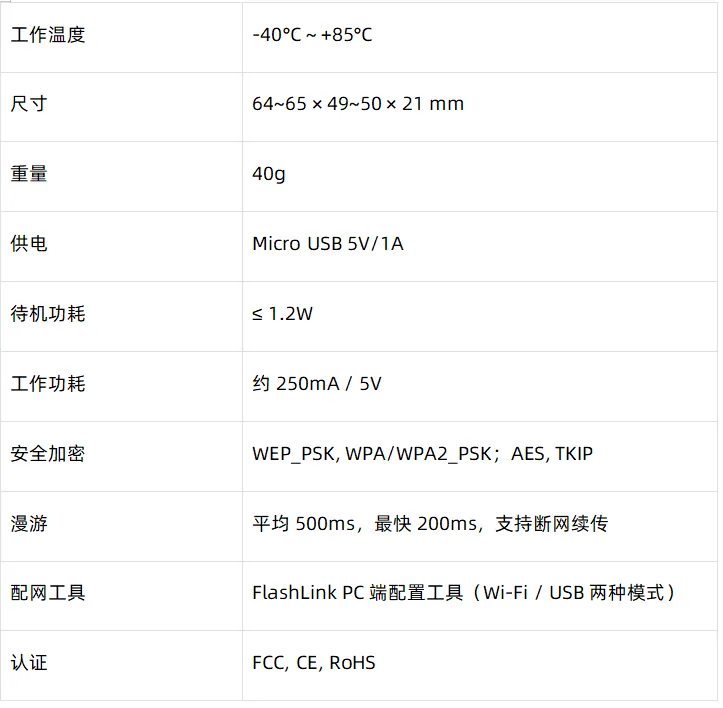

7.1 通用规格（ALXB10 / ALXB10A/B / ALXB10M）

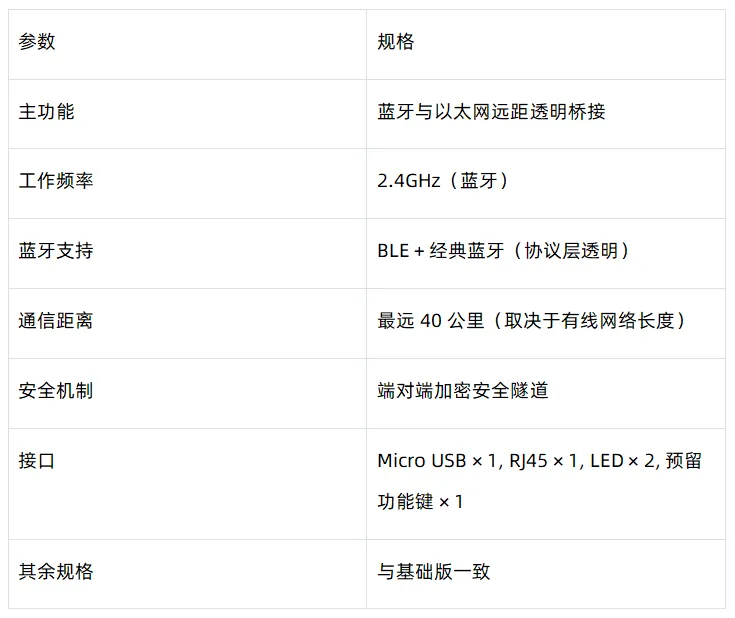

7.2 EBLeadar / EBDeputy 专属规格

八、结论

ALXB10 网桥系列以二层透传 + 企业级加密 + 超低功耗三大核心能力，为全球数以亿计的存量以太网设备提供了一条无需换机、无需改造、即插即用的无线化路径。单台成本从数千至数十万元压缩至数百元，部署周期从数周缩短到分钟级，技术风险从设备级降低到附件级。

在差异化层面，企业级端对端加密隧道满足医疗合规与禁无线场所需求，≤1.2W 超低功耗使 USB 供电和电池供电成为可能，蓝牙远距桥接将通信范围延伸至 40km——这三项能力共同构成了 ALXB10 在存量设备无线化市场中难以替代的技术壁垒。
