ALXC12X---Wi-Fi 2.4G + BT4.1物联网控制器

ALXC12X系列是自连电子科技自主研发的面向医疗、工业、电器、智能能源等行业的小尺寸、低功耗物联网控制器；该系列产品支持2.4GHz Wi-Fi及BT&BLE,提供UART、I2C、GPIO等连接接口。基于自连IoT开发套件（AiDK），ALXC12X控制器支持客户定制的功能开发。

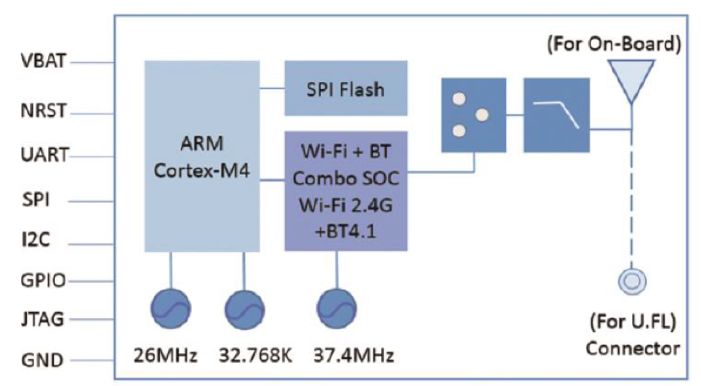

ALXC12X 系统框图

产品亮点

Wi-Fi

• STA/SoftAP

• 快速漫游

• 可配置多个AP(**5个)

• 企业级加密鉴权

蓝牙

• BT/BLE双模

• 主-从模式

• 主模式下可同时连接7个从设备

网络协议

• TCP/UDP (Server/Client)

• HTTP/HTTPS

• MQTT，AMQP，LWM2M

STA & SoftAP模式切换

根据实际需求灵活切换STA & SoftAP模式

1. 切换时间< 3s

2. 切换过程中固件和系统无需重新启动

3. 频繁切换的稳定性高。

通过ACM命令可设置/读/写模组参数

灵活配置，并方便客户调用相关命令用于模式切换

应用场景：

1. 应用于模块无配置界面，模组启动后在AP模式下通过WEB方式配置STA模式下的多组参数，然后转入STA模式，并且在无需重启下执行。

2. 某些场景下设备处于STA模式，外围有移动设备需要读取当前设备的应用信息，可无重启方式切换成AP模式并连接该移动设备

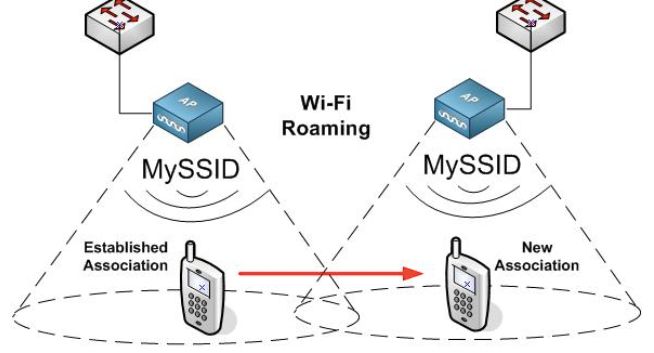

Wi-Fi 2.4GHz 高效漫游

自连科技的Wi-Fi模块结合具有专利的漫游技术，将漫游效率提升到最高。

• 支持Wi-Fi 2.4G漫游 （漫游时间小于500ms）

• Wi-Fi重新连接时间小于3s

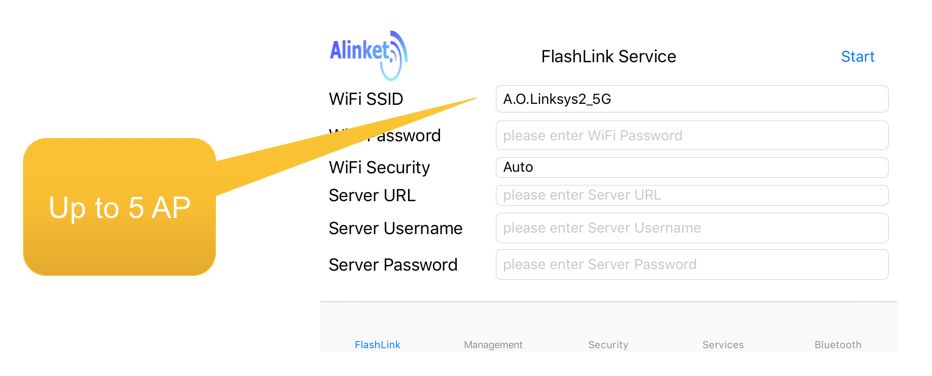

配置多个AP

在目前的消费类市场中， 通常的 Wi-Fi controller 在透传模式下只能存一组 AP的信息。 这种方式造成：当透传模式下，客户的主CPU无法对   Wi-Fi controller 进行配置更改时，必须通过类似Flash Link 的智能配置方式对 Wi-Fi controller 进行反复配置，尤其是经常移动的设备。

ALXC12X的模块在透传模式下，允许客户通过Flash Link 在模块内配置5组AP的信息，客户设备上电后会以轮询的方式进行自动加入。

可以根据客户的需求设置扫描加入的优先级

企业级安全

WPA/WPA2-Enterprise 属于企业级的加密 ，可以兼容目前市场上比较通用的企业级路由器

Enterprise Security – 802.1x/EAPoL： 802.1x /EAPoL协议是基于Client/Server的访问控制和认证协议。 自连的模块支持如下认证方式：

• EAP-TLS：以数字证书相互认证

• PEAP-MS_CHAP_V2：微软的经加密的密码身份验证，与windows域兼容

• PEAP-GTC.：与RSA SecurID一起使用

引入这种加密认证的好处在于：

1. 是加载在SSL的密文加密方式，在Wi-Fi STA到AP这级二层链路上是无法被截取的；

2. 这种加密方式可以在密文中加入统计：账户信息、使用和占用的时间和流量，便于计费。

3. 用户在加入网络时是通过用户名和密码来鉴权。类似于运营商的数据网络加入方式。

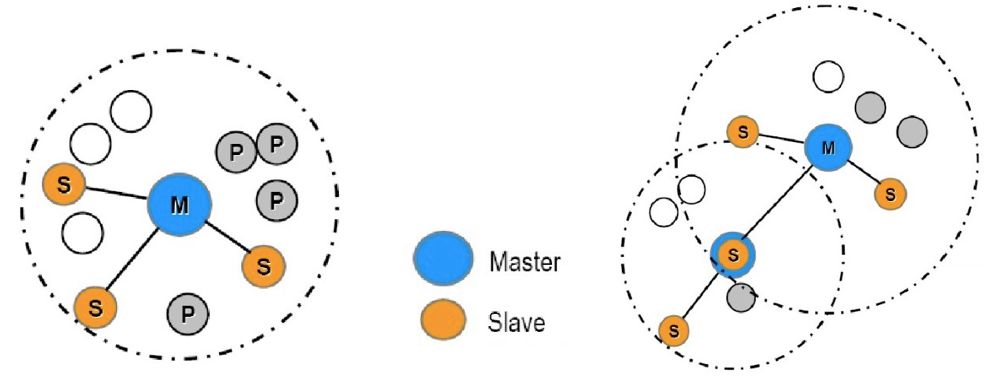

蓝牙主、从、网关模式

   主-从模式(7个从设备)

   网关模式(在一个网内是Master，另一个网内是Slave）

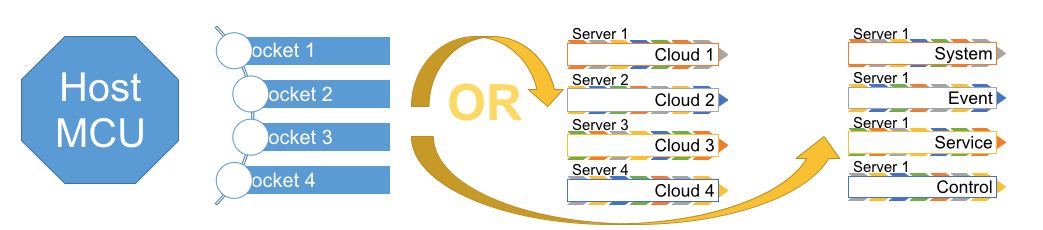

多个TCP/UDP 套接字连接

支持多个TCP/UDP 套接字连接 (最多4个套接字)

TCP/UDP 的应用模式1：1种应用可以建立最多4组链路（socket）指向4个不同的 TCP/UDP Sever

TCP/UDP 的应用模式2: 最多可以生成4种应用同时可以建立最多4组链路（socket）指向同一个TCP/UDP Sever。

Flashlink – 快速网络配置

Flashlink 是Alinket为无配置界面Wi-Fi STA客户端定制的快速智能配置工具,该工具有如下特点：

1.可以配置wifi基本信息:SSID/Password   /Security (Open, WEP, WPA, WPA2, Auto)

2.可以配置网络TCP/UDP Server:URL/   Name/Password

3.能够通过一次配置覆盖整网络的连接，真正做到快速配置快速连接

典型应用

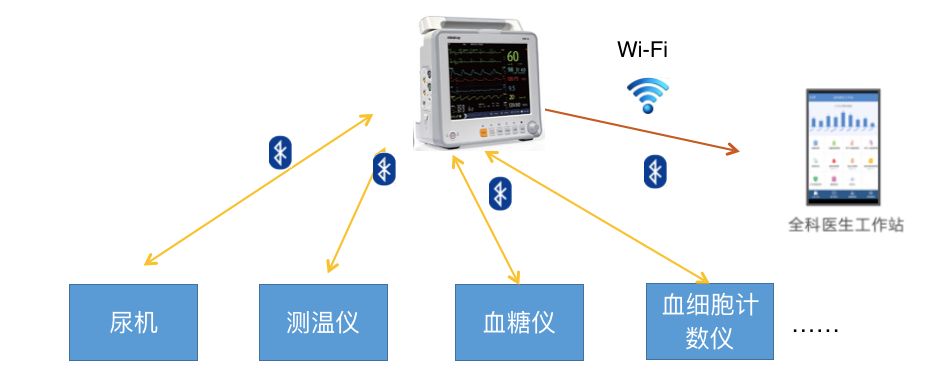

医疗一体机

蓝牙、Wi-Fi协同工作

   采用蓝牙/Wi-Fi网关模式，蓝牙1：N，采集血糖、血氧、尿液、身高、体重等数据

    采集数据通过Wi-Fi传输到云平台，实现了个人健康档案及相关的分析等工作

　数据传输，稳定可靠

   **的蓝牙/WIFI 共存算法

家用呼吸机

通过Wi-Fi连接，云平台可以实时监测到患者的治疗数据和治疗情况，能够及时对患者的需求和治疗进度进行分析和反馈。

用户也可以通过自己的智能手机蓝牙功能，即使没有互联网连接也可以简单轻松地使用呼吸机手机数据监测软件进行自我的睡眠健康促进和管理。

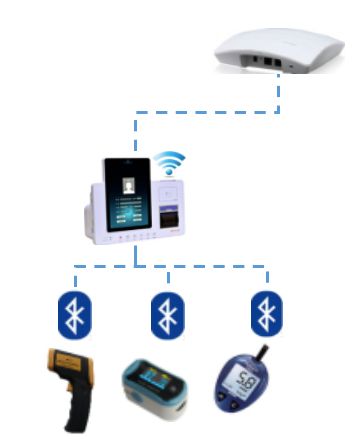

通讯网关

使蓝牙设备能够联网传输数据。
