产品揭秘 | 自连ALR远距离方案产品构建

发表时间:2024-06-07 09:40作者:Alinket











自连ALRconnected技术


自连ALRconnected技术作为一种低功耗、广覆盖、穿透力强、安全性高的WiFi远距离通信技术,随着物联网连接设备数量的快速增长,其市场需求及应用场景都在不断扩大。


预计未来几年,远距离WiFi技术将在智能家居、工业物联网、智能农业及智慧城市等领域得到广泛应用。


今天就为大家揭秘一下,构建组成自连远距离WiFi方案的几款重要产品。

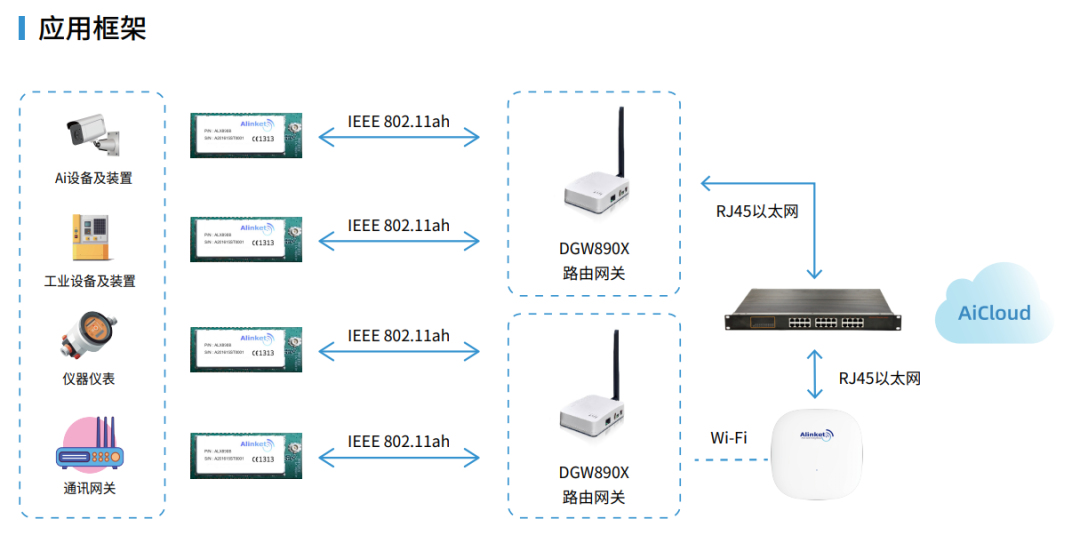

自连远距离WiFi方案应用框架

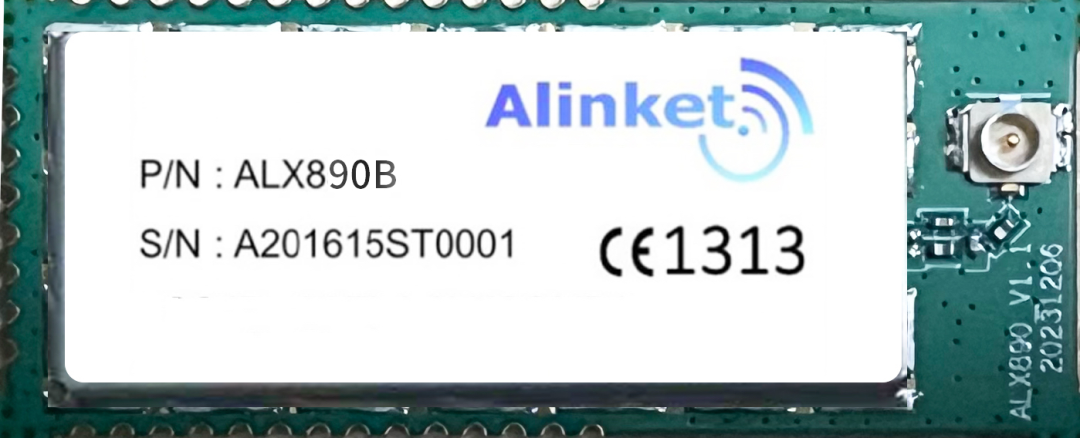

ALX890B远距离WiFi控制器





ALX890B是一款支持ALRConnected技术的小尺寸、低功耗、远距离网络控制器,可嵌入仪器仪表、AI设备、工业设备等各类控制器传感器终端。

01

产品特点


  • 支持ALRconnected(自连远距离通信)技术,通信距离达1公里

  • 工作模式:支持Wi-Fi Station模式

  • 支持多种协议接口,具备强兼容性

  • 获ROHS/CE/FCC 认证

02

产品参数揭秘


模块型号

ALX890B

硬件资源

Wi-Fi协议

IEEE802.11 ah

调制

OFDM / BPSK / QPSK / 16-QAM / 64-QAM

信道带宽

1 / 2 / 4 / 8 MHz

通讯接口

UART

对外接口

I2C / SPI / GPIO(预留)

天线类型

SISO 外置天线

尺寸 (mm)

34.8 x 14.3 x 2.2

工作电压

3.3V (±10%)

工作温度

-30°C ~ +85°C

软件资源

内置MAC

内置TCPIP协议栈

内置ACM控制指令

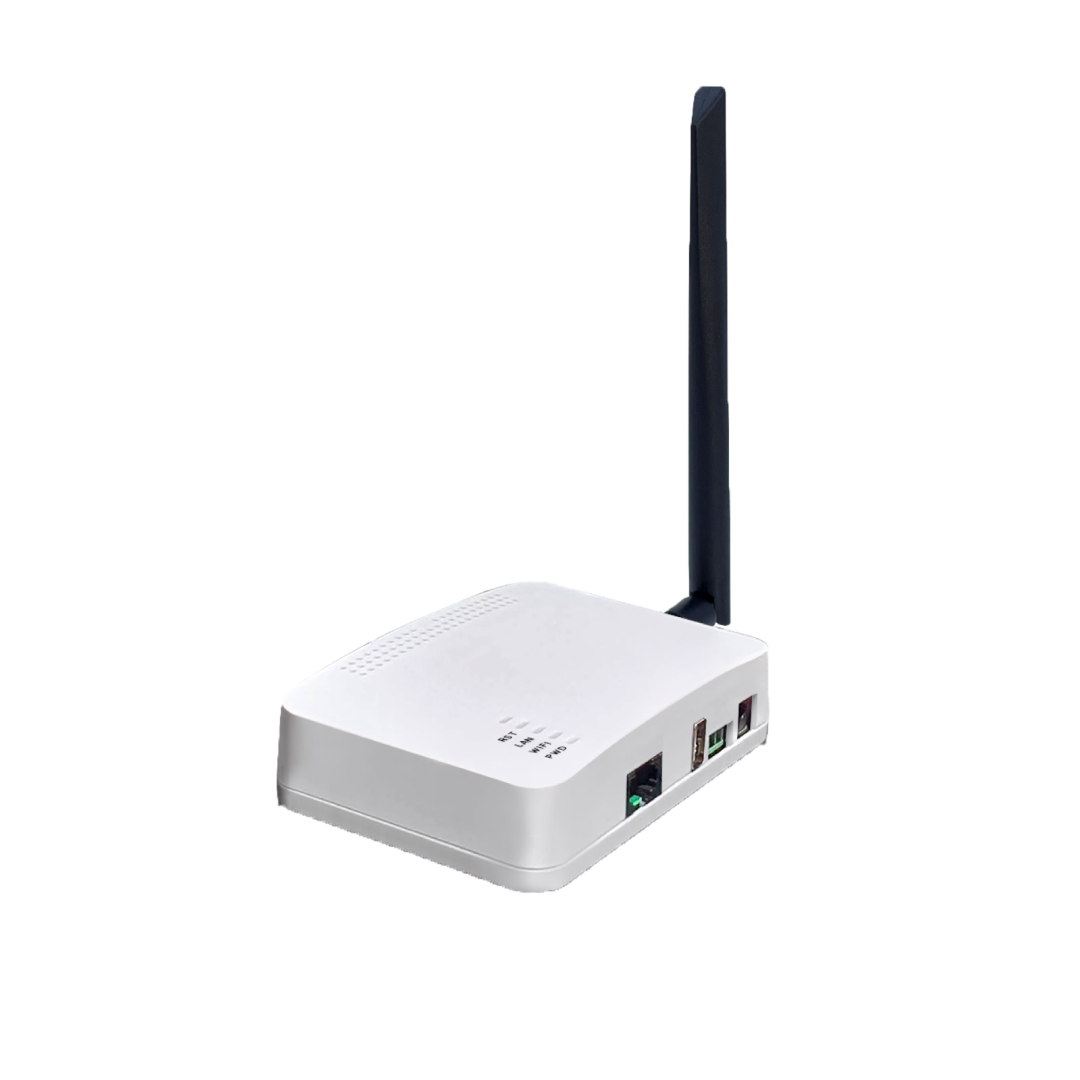

DGW890双频数据网关




DGW890是一款支持Wi-Fi双频技术、体积小巧轻便的数据网关,其可以将支持 远距离WiFi数据通过标准Wi-Fi4 网络上传至近端/远端 服务器,从而实现数据的收集和管理,以及终端设备的联网功能。

01

产品特征


  • 双频技术:集成Wi-Fi 4 和 Wi-Fi HaLow,确保兼容性和高性能

  • 多功能连接选项:提供工业网络AP和客户端模式,促进无缝集成和可扩展性

  • 高容量:同时支持8000个稳定连接

  • 远距离:空旷环境下通讯距离可达500~1000米

  • 强穿透:具备超强的墙壁和障碍物穿透能力


02

产品参数揭秘


产品型号

DGW890

ALRconnected

标准

IEEE 802.11ah

工作模式

AP模式 / STA模式 / Bridge模式

发射功率

+18dBm

接收灵敏度

-78 ~ -105dBm

Wi-Fi 4

标准

IEEE 802.11 b/g/n

工作模式

AP模式 / STA模式 / Bridge模式

发射功率

11n HT40 MCS7: +13 dBm

11b CCK: +18 dBm

11g OFDM: +15 dBm

接收灵敏度

HT40 MCS7:-66dBm

54Mpbs:-73dBm

11Mpbs:-86dBm

网络功能

DHCP Client / Server

TCP / UDP

网络安全

WEP 64 / 128, TKIP, WPA, WPA2 mixed

802.1x & 802.11i

其它接口

RJ45 * 1

RS232 * 1(三线,工业接口)

USB Type A * 1

Reset Button * 1

电源

DC Jack 12V 1A

尺寸 (mm)

115(L) x 85(W) x 35(H)

工作温度

-30°C ~ +80°C

认证

FCC , CE




ALX-N25专用路由器




自连专用级路由器N25可实现Wi-Fi AP 和 STAs 之间的无线交换和接入功能,可直接与POE交换机连接,使远距离方案部署更加便捷。

01

产品特点


  • 内置双天线设计,传输更快更稳定

  • 二层转发,即插即用

  • 支持DHCP功能,可独立小范围组网

  • 具有智能优选信道功能,有效避开干扰

02

产品参数揭秘


产品型号

ALX-N25

尺寸

130mm (L) * 130mm (W) * 30mm (H)

重量

110g

主芯片

ARM Cortex M4,256KB RAM

Flash(板载)

1MB

WiFi控制器

WiFi协议支持

IEEE 802.11ac/a/b/g/n, 2.4GHz/5GHz

安全及加密类型

安全:WEP_PSK、WPA/WPA2_PSK;加密:AES、TKIP、MIX

发射功率

2.4G

+17.5dBm(11b)、+17dBm(11g)、+16dBm(11n)

5G

+16dBm(11a)、+15.5dBm(11n)、+14dBm(11ac)

接收灵敏度

2.4G

-88dBm (11b)、-84dBm (11g)、-78dBm (11n)

5G

-83dBm (11a)、-78dBm (11n)、-77dBm(11ac)

天线规格

内置天线

以太网接口

10M/100M 自适应

LED指示灯

1个双色灯:设备状态和网络连接指示灯

隐藏按键

复位按键

供电模式

POE或JACK DC5v

工作温度

-30°C ~ 85°C
