产品概览

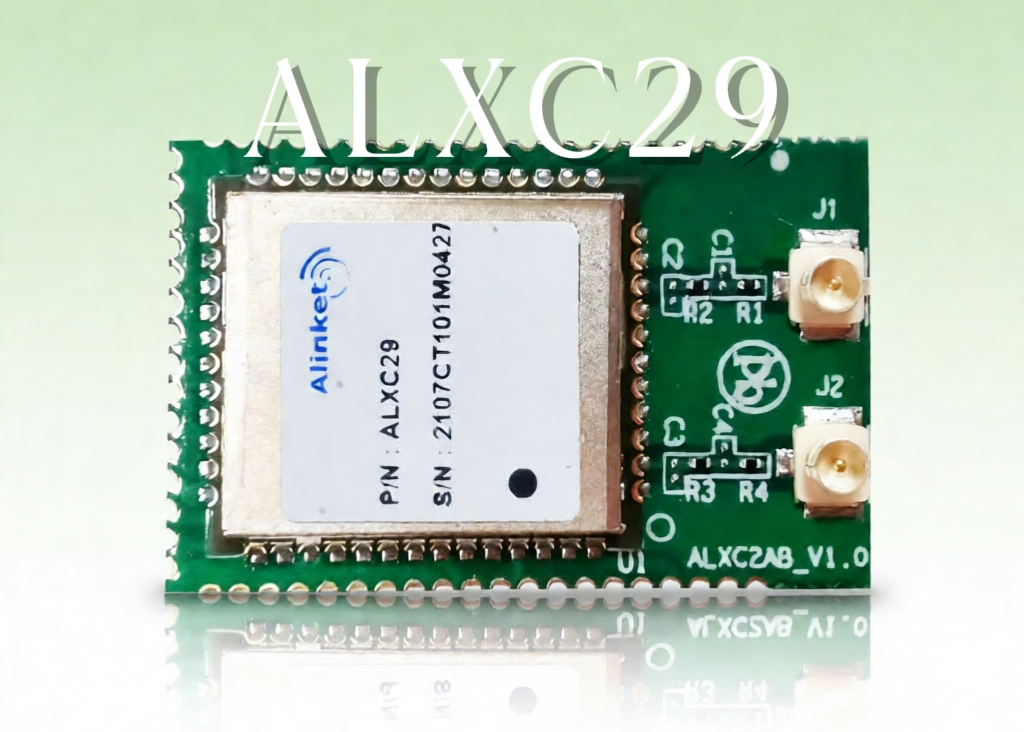

ALXC29B 是一款集 Wi-Fi 和蓝牙功能于一体的模组，具有无缝漫游功能和先进的安全性，还可以与不同厂商的 802.11 a/b/g/n/ac 2x2 接入点 MIMO 标准进行交互，在 802.11 n 中可实现高达 867 Mbps 的双流连接无线局域网。此外，ALXC29B 包含用于 Wi-Fi 的 SDIO 接口和用于蓝牙的 UART/PCM 接口。
产品规格
模块 | ALXC29B |
产品描述 | 2T2R 802.11 a/b/g/n/ac Wi-Fi + BT 5.0模块 |
Wi-Fi接口 | Support SDIO V3.0/2.0 |
BT 接口 | UART / PCM |
尺寸（mm） | L x W：25 x 16 (typical) mm，H：2.35 (Maximum) mm |
工作温度 | -30°C to 85°C |
存储温度 | -40°C to 105°C |
湿度 | 工作湿度10% to 95%不凝结 |
WiFi 2.4 GHz | WLAN标准 | 符合IEEE 802.11b/g/n & Wi-Fi |
频率范围 | 2.400 GHz ~ 2.4835 GHz (2.4GHz ISM Band) |
通道数量 | 2.4GHz：Ch1 ~ Ch13 |
调制 | 802.11b : DQPSK、DBPSK、CCK 802.11 g/n : OFDM /64-QAM、16-QAM、QPSK、BPSK |
WiFi 5.8 GHz | WLAN标准 | 符号IEEE 802.11a/n/ac & Wi-Fi |
频率范围 | 5.15~5.35GHz、5.47~5.725GHz、5.725~5.85GHz (5GHz UNII Band) |
通道数量 | 5.15~5.35GHz：Ch36 ~ Ch64 |
5.47~5.725GHz：Ch100 ~ Ch140 |
5.725~5.85GHz：Ch149 ~ Ch165 |
调制 | 802.11a : OFDM /64-QAM、16-QAM、QPSK、BPSK |
802.11n : OFDM /64-QAM、16-QAM、QPSK、BPSK |
802.11ac : OFDM /256-QAM、OFDM /64-QAM、16-QAM、QPSK、BPSK |
蓝牙 | 蓝牙标准 | GFSK、DQPSK、8DPSK、LE(1Mbps)、2LE(2Mbps) |
主机接口 | UART |
频带 | 2402 MHz ~ 2480 MHz |
通道数量 | 79 个经典通道、40 个 BLE通道 |
调制 | FHSS, GFSK, DPSK, DQPSK |
应用场景
