以太网到Wi-Fi的二层转发技术，其核心可以精确定义为"翻译桥接"（Translational Bridging）。它与同种介质间的"透明桥接"（如交换机）有本质不同，因为它必须在数据链路层（Layer 2）上，对IEEE 802.3（以太网）和IEEE 802.11（Wi-Fi）这两种完全不同的帧格式进行双向"翻译"和转换。

这个过程远比"连接"复杂，是一个精密且智能的协议转换过程。

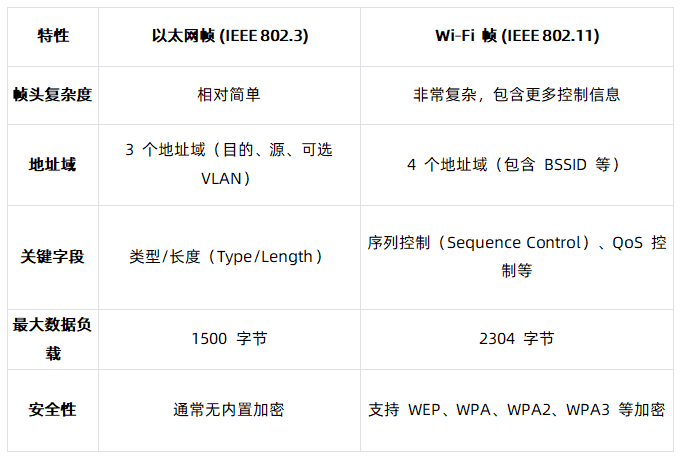

以太网帧和Wi-Fi帧核心差异：两种不同的"语言"

以太网和Wi-Fi的帧格式有显著差异。一个标准的802.11帧头比802.3帧头复杂得多，包含了用于无线传输管理的额外控制字段。

二层转发技术原理

翻译过程：如何转换"语言"

翻译桥接设备（如Wi-Fi接入点）的职责，就是在这两种"语言"间进行精准转换。

方向一：Wi-Fi → 以太网（无线到有线）

当数据从Wi-Fi客户端发往有线网络时，设备执行以下逆向转换：

1. 接收与验证：接收802.11帧，检查其完整性并验证帧校验序列（FCS）。

2. 过滤与去重：检查帧中的BSSID是否匹配，并移除因无线传输产生的重复帧。

3. 解密与重组：如果帧已加密，则进行解密；如果帧被分片，则将其重组为完整的帧。

4. 帧头转换（关键步骤）：这是核心的翻译工作。

￮目的MAC：从802.11帧头的Address 3字段复制到以太网帧头。

￮源MAC：从802.11帧头的Address 2字段复制到以太网帧头。

￮类型（Type）：从802.11帧数据部分的SNAP（Subnetwork Access Protocol）标头中提取上层协议类型（如IP），并填入以太网帧的Type字段。

5. QoS映射（可选）：如有需要，将802.11的QoS信息映射到以太网的802.1p优先级。

6. 转发：将新生成的802.3以太网帧从有线接口发送出去。

方向二：以太网→ Wi-Fi（有线到无线）

这是上述过程的逆过程，将数据从有线网络发往Wi-Fi客户端：

1. 接收与验证：接收802.3以太网帧并验证其FCS。

2. 过滤：检查帧的目的MAC地址是否属于当前关联的无线客户端。

3. SNAP封装：将以太网帧的Type字段信息填入一个SNAP标头，并将其附加在数据载荷前。

4. 帧头转换：将以太网帧头中的目的和源MAC地址，填入802.11帧头对应的Address字段。

5. 排队与调度：根据QoS策略将帧放入发送队列进行调度。

6. 加密与分片（可选）：根据安全策略对帧进行加密，并根据需要将其分片。

7. 转发：将新生成的802.11帧通过无线接口发送出去。

智能转发：MAC地址学习

在"翻译"帧的同时，设备还会进行智能转发，其核心是维护一个MAC地址表。

学习过程：当一个数据帧从某个接口（如Wi-Fi）进入时，设备会记录下源MAC地址和对应的接口，存入MAC地址表。

转发决策：当从另一个接口（如以太网）收到一个目的MAC地址为X的帧时：

•精准转发：查询MAC地址表，如果找到X，就只将转换后的帧从对应接口（Wi-Fi）发出。

•泛洪（Flooding）：如果找不到X，则向所有其他接口（除接收端口外）转发该帧。

高级功能

一个成熟的翻译桥接设备还会涉及以下方面：

生成树协议（STP）：为防止网络环路，设备会运行STP协议，通过逻辑阻断冗余路径来构建一个无环的网络拓扑。

虚拟局域网（VLAN）支持：高级设备能处理带VLAN标签（802.1Q）的帧，在转换过程中保留或转换VLAN信息。

性能优化：许多设备会采用快速二层转发技术，利用硬件缓存记录数据流信息，对后续相同的数据流进行加速转发。

三、自连网桥产品线：从医疗到重工业，全场景覆盖

基于上述核心技术，自连科技（Alinket）推出了针对不同应用场景的三款以太网转Wi-Fi网桥产品。

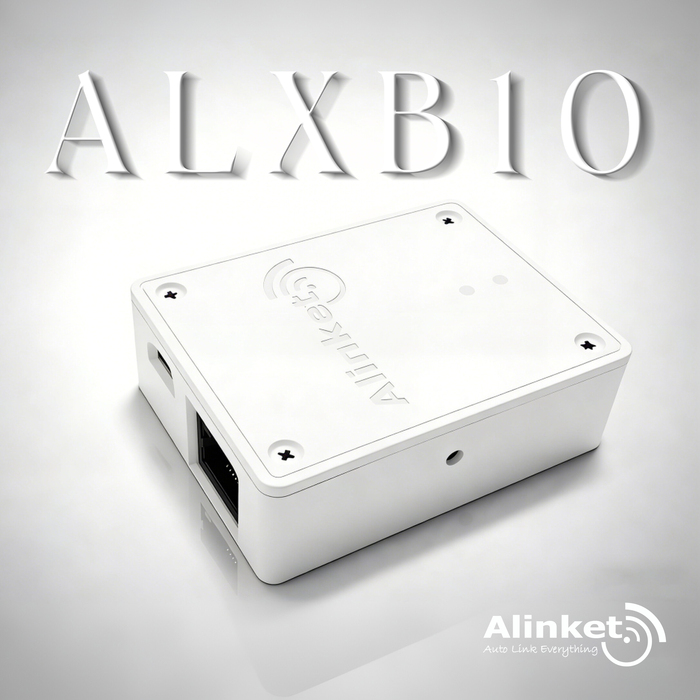

ALXB10：医疗级轻量网桥，即插即用

ALXB10是自连面向医疗与健康场景的轻量网桥，内置天线，体积极为小巧（64×49×21mm，仅40g），通过单个RJ45接口连接有线医疗设备，配合专用PC配置工具即可快速完成配网，整个过程无需专业网络工程师。

超低功耗（待机1.2W）和宽工作温度（-40°C ~ 85°C）确保其在医院各类环境下长期稳定运行，是监护仪、心电图机、呼吸机等有线医疗设备无线化改造的首选。

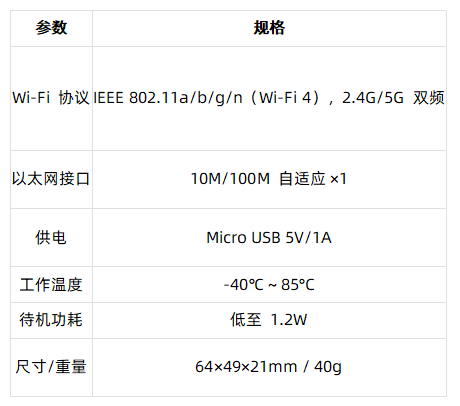

核心规格：

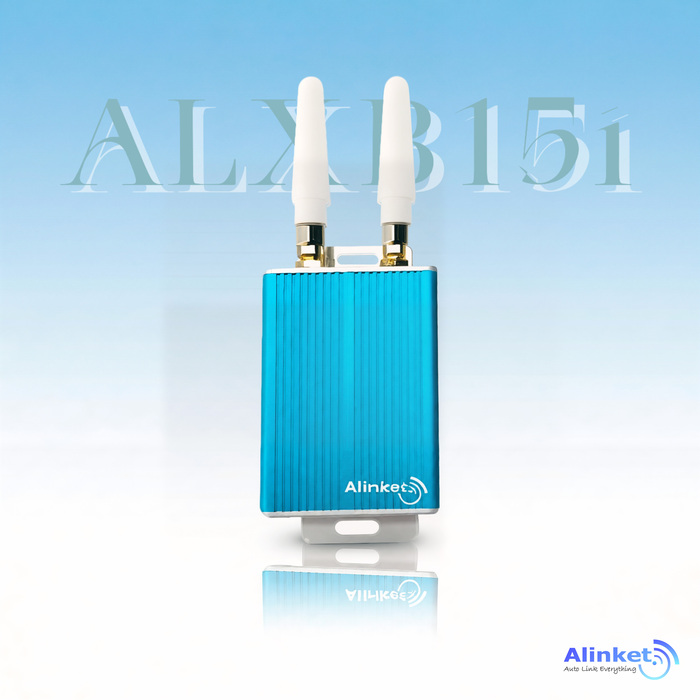

ALXB15i：工业级明星网桥，稳定可靠

ALXB15i是自连的工业场景明星产品，在轻量款基础上引入外置双天线（MU-MIMO）和Wi-Fi 5（802.11ac）协议，传输更快、抗干扰更强，能够应对工厂车间复杂的电磁环境。铝制外壳散热性**，有效抵抗腐蚀，满足工业级使用要求。

自推出以来，ALXB15i已在汽车制造、智能物流、能源矿山等多个工业领域完成实际落地，是工厂AGV漫游联网、车间设备无线化改造的核心方案载体。

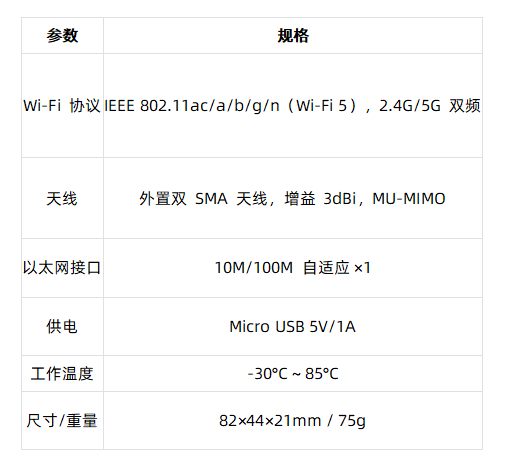

核心规格：

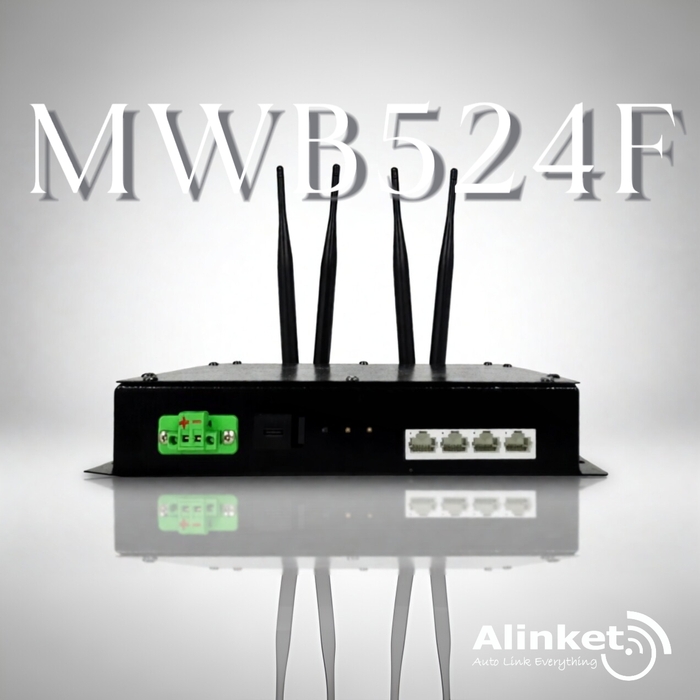

ALX-MWB524F：重工业旗舰，多端口无感漫游

MWB524F是自连专为超高可靠性工业Wi-Fi应用打造的旗舰产品，采用独有架构和算法设计，具备双Wi-Fi热备、无线链路保护、链路聚合等企业级特性。4个RJ45网口可同时接入四台有线设备，宽电压输入（DC 9V~36V）适应各类工业供电环境，金属壳体应对极端工况。

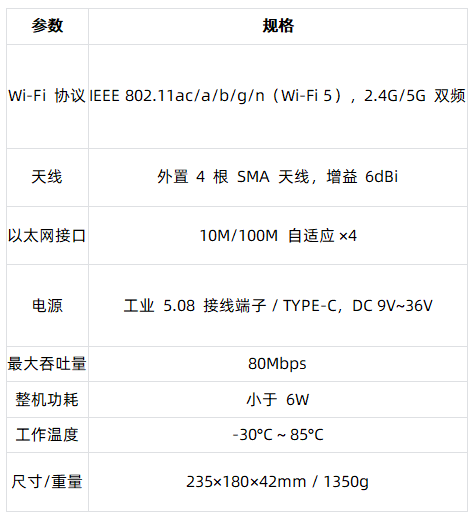

核心规格：

核心优势：双Wi-Fi热备 + 无线链路保护，切换不断流不丢包；无线链路聚合有效扩展带宽；全二层交换，协议全穿透，兼容所有以太网报文。

四、应用场景与成功案例

场景一：医疗设备无线化改造（ALXB10）

痛点：医院旧有有线医疗设备——监护仪、心电图机、呼吸机、移动X光机——只能通过以太网接口连接有线网络，无法灵活移动，无法融入智慧医院的无线管控体系。全部更换新设备成本极高，改造周期长。

方案：将ALXB10通过RJ45网口与医疗设备直连，即插即用，设备在不改变任何内部结构的前提下立即具备Wi-Fi接入能力。床旁监护仪可接入中央护站系统，移动设备可在院内Wi-Fi覆盖范围内自由移动。

成功案例——移动X光机无线化：某医院旧有移动X光机仅支持有线接入，操作场景受限。外接ALXB10网桥后，X光机在院内Wi-Fi范围内可自由移动，无需改动机器内部结构，设备使用寿命显著延长，改造成本相比换新机大幅降低。

成功案例——床旁监护仪与心电图机无线化：某医院旧有床旁监护仪、心电图机等设备仅支持有线接入，只能固定在病床旁使用，操作场景受限，无法适应智慧医院移动化管理的需求。外接ALXB10网桥后，设备通过院内Wi-Fi接入中央护站系统，可在病区内灵活移动使用，无需改动设备内部结构，旧设备使用寿命显著延长，改造成本相比换新机大幅降低。

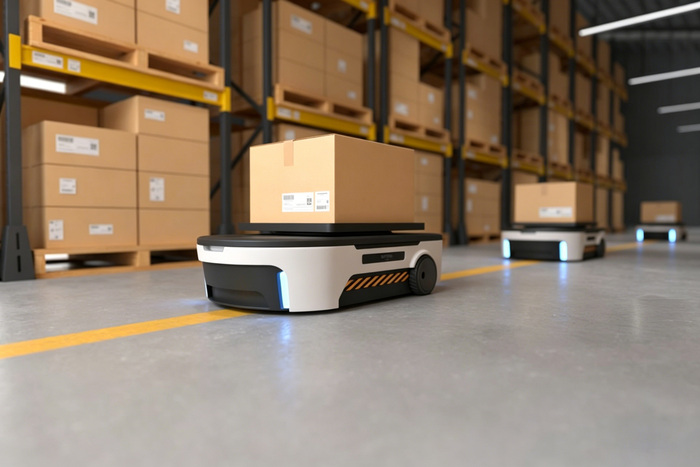

场景二：AGV/AMR无感漫游联网（ALXB15i）

痛点：AGV小车、智能叉车在工厂内持续移动，需跨越多个AP覆盖区域。传统Wi-Fi方案在AP间切换时往往出现断线，导致AGV运行卡顿、路线错误甚至停滞，直接影响生产效率和安全性。

方案：ALXB15i支持快速漫游，AP间切换时间控制在毫秒级，从根本上消除切换丢包问题。通过RJ45网口与AGV控制器直连，Micro USB供电，体积小巧，集成方便。

成功案例——AGV漫游方案致谢：某自动化物流客户采用ALXB15i部署AGV漫游方案，解决了项目中长期存在的关键性无线切换问题，系统在满负荷运行下基本实现零掉线。合作方对效果高度认可，专程发来致谢函。

场景三：汽车车间设备无线化改造（ALXB15i）

痛点：汽车总装车间及发动机零件生产车间内，大量工业CNC、机械臂等设备依赖有线连接，布线复杂，设备换位移挪困难，且难以实现统一的远程控制管理。

方案：ALXB15i基于底层技术实现工业以太网与工业无线网络的转换融合，能快速、稳定地完成工业设备间有线与无线数据转换的编解码，适用于工业无线化改造场景。

成功案例——多家知名汽车品牌车间落地：ALXB15i已先后在多家知名汽车品牌车间完成落地测试和商用部署，涵盖总装车间及发动机零件生产车间。经多轮压力测试，在基本满负荷运行状态下保持稳定，性能表现超越市面上同类常规客户端产品。

场景四：工业自动化与移动控制管理（MWB524F）

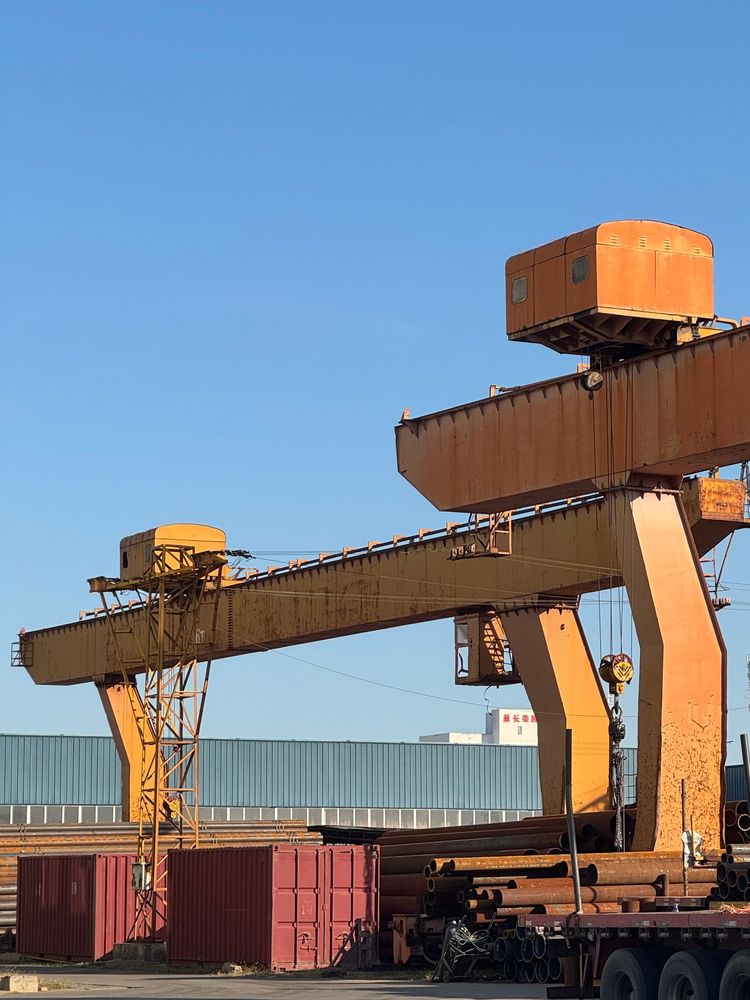

痛点：轨道车、龙门吊、车间滑轨等大型移动工业设备，在运行过程中需与联网控制中心保持实时数据交互，同时可能需要同时接入多台控制设备，单网口方案无法满足需求。

方案：MWB524F配备4个RJ45网口，可同时接入四台设备，配合MU-MIMO低延时抗干扰特性和双Wi-Fi热备架构，为大型移动工业设备提供持续稳定的多路无线链路，实现统一的无线移动控制管理。

场景五：工厂区域网络互联互通（MWB524F）

痛点：工厂车间之间、厂房之间存在物理隔断，布线成本高或施工难度大，导致不同区域网络孤立。传统WDS互联方案因缺乏统一规范，不同厂家设备间存在兼容性问题。

方案：MWB524F支持标准二层桥接互联，实现车间内联网、仓储库区域联、厂房间网络互联，与主流AP设备广泛兼容，部署灵活，不受品牌限制。

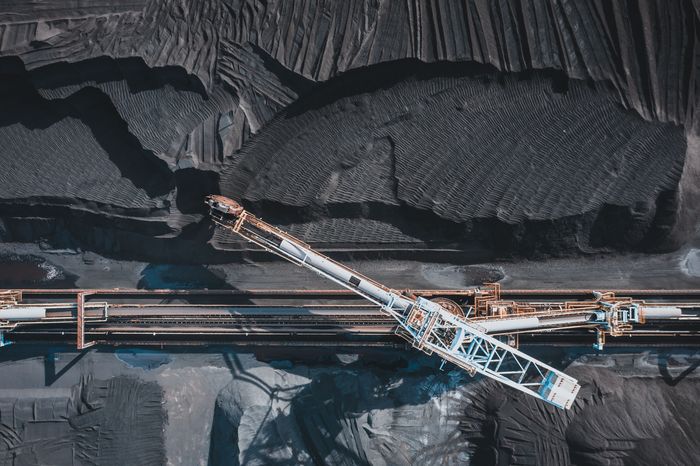

场景六：能源与特殊工况（ALXB15i）

痛点：煤矿、石化等场景环境恶劣，高粉尘、高湿度、复杂电磁干扰并存，对设备的防腐、散热、抗震要求极高，普通消费级无线设备无法胜任。

方案：ALXB15i铝制外壳散热**，有效抵抗腐蚀，在-30°C ~ 85°C宽温范围内稳定工作，满足能源行业特殊工况要求。

成功案例——智慧煤矿：某智慧煤矿项目将ALXB15i部署于矿井环境下的运输及监控无线通信网络，在高粉尘、高湿度、复杂电磁干扰的矿井条件下稳定运行，满足了煤矿场景对无线通信的严苛要求。

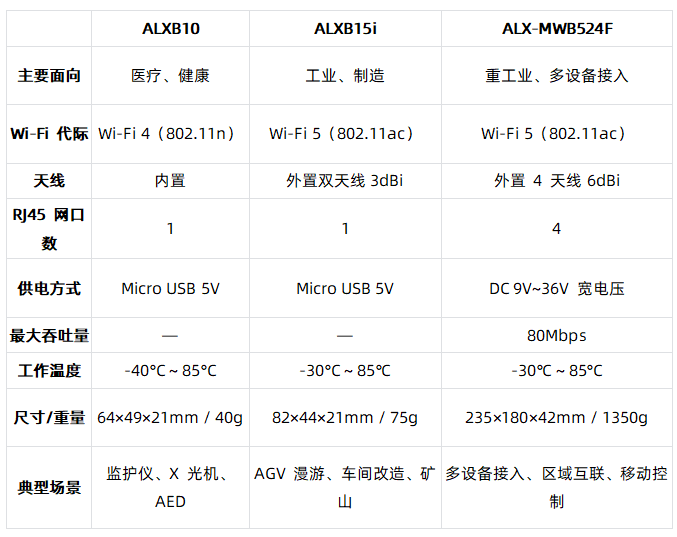

五、三款产品选型对比

六、结语

以太网到Wi-Fi的二层转发，是一个在数据链路层进行的、有损耗、有选择的"翻译"过程。它不仅仅是"连接"，更是将一种"语言"（802.3帧）精确地翻译成另一种"语言"（802.11帧），并在此过程中智能地做出转发决策。这个过程远比同种介质间的"透明桥接"要复杂，是Wi-Fi接入点（AP）等设备能够联通有线与无线世界的关键技术。

自连科技基于这项核心技术，构建了从医疗轻量到重工业旗舰的完整网桥产品线。无论是医院监护设备的单点无线化、工厂AGV的无感漫游，还是跨区域厂房的网络互联，Alinket的网桥产品都能提供即插即用的落地方案——不改设备，不换协议，不重新布线，以最小的改造成本完成物联网升级。
