ALX411 — Bluetooth 4.1 Low Energy 控制器

ALX411 系统框图

参数规格

产品特征

产品特征：丰富的接口

主机接口

—  UART

• 从模式

• 主模式

• Gateway（从-主-从）

 —  SPI（从模式）

其他外部设备接口

—   I2C

—   ADC：10bit x 2

—   GPIO x 10

产品特征：主、从、网关模式

• 主-从模式（7个从设备）


• 网关模式（在一个网内是Master,另一个网内是Slave)

产品特征：ACM – Alinket Controller Message

• 主机和无线控制器之间的一种消息传递机制

• 提供主机上的参考代码、显著降低主机代码开发工作量

• 图形化网络配置和测试界面、操作简单直观

产品特征：集成Profile

• 多种Profiles:MIDI、HID、HOGT（HID over GATT)

• BLE                                                 MIDI 　                                    时延<10ms



产品特征：长覆盖距离: 50m

精确效准PCB天线

• 接收灵敏度：-100dBm

• 覆盖范围：50m

• FCC/CE认证

产品性能

吞吐率

接收灵敏度

功耗

典型应用

医疗应用- BLE 网关

• 人与设备、设备与设备连接，主到从1:N模式

• 网关模式：从 — 主 — 从

• 智能配置，可应用于各种功能的医疗设备

• 主机休眠时BLE模块可以继续扫描，保证对紧急事件对快速响应

• 采用ACM机制，确保数据传输稳定可靠

• 超低功耗，适用于电池供电设备

BLE 睡眠仪

      微电流刺激睡眠仪可以显著改善人体的睡眠质量，减少失眠、压抑、焦虑的困扰。减轻关节炎，肩周炎等疾病症状。

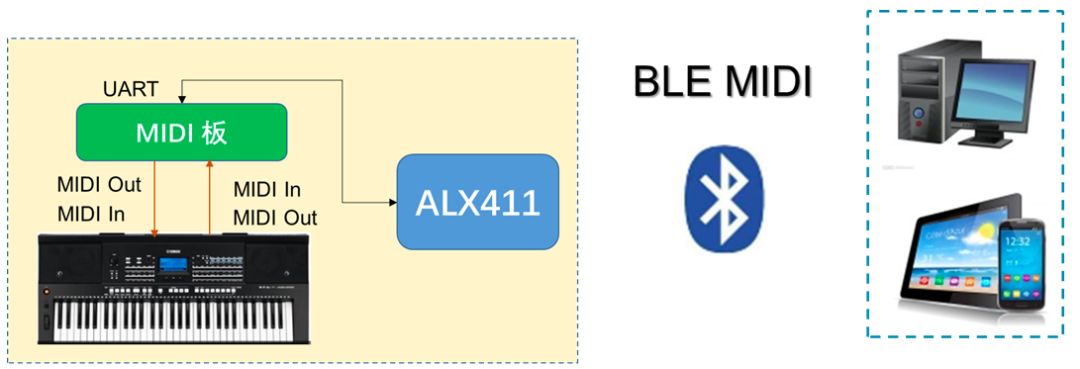

音频& 音乐应用– BLE MIDI

BLE-MIDI无线乐器：

• 远程教学

• 舞台音乐

• 实时录音，作曲编辑
